安裝
本機安裝系根據總圖布置安裝，地面要平整，蒸氣管
進口處要裝壓力表及安全閥，各蒸氣進口法蘭連接牢固。
調試
點動主電機觀察主滾筒轉向正確。
觀察主滾筒及各傳部件轉動是否靈活，觀察蒸氣進出口是否接 通，壓力表是否在工作壓力范圍內。
啟動電機，主滾筒動運轉平穩，溫度升高后加入物料后調整電機轉速及物料在滾筒上薄膜均勻程度來控制物料最終含水量。
啟動絞龍電機，輸出干燥成品物料，根據干燥成品量調整絞龍電機轉速。 |
維護
定期檢查旋轉部件轉動靈活性，是否有卡阻現象。鏈
輪等部件要定期加上潤滑脂，定期校正壓力表等計量器件
誤差。對三角帶傳動件有磨損嚴重現象應及時更換。
電動機、減速機維護詳見電動機、減速機使用維護說
明書。 |
概述

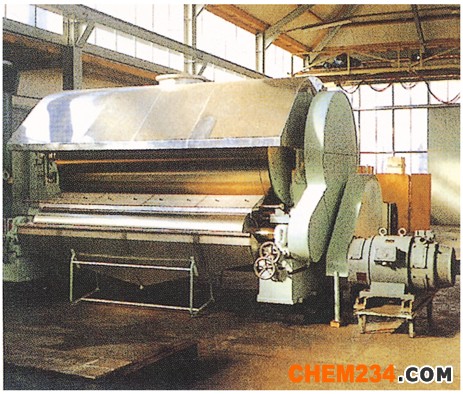

HG系列滾筒式干燥機是本廠研制的新型產品，廣泛用
于粘性、膏糊狀物料干燥制片等工序。先后在食品、化工
、醫藥等行業使 用，性能良好。
|
工作原理
HG系列滾筒式干燥機的工作原理是讓液體或泥漿狀物料
在水蒸氣或其它熱載體加熱的滾筒表面形成薄膜，滾筒轉一
圈的過程中便被干燥完畢，用刮刀把產品刮下來，露出的滾
筒表面再次與原料接觸并形成薄膜進行干燥。 |
| 特點 |
|
|
以蒸氣或?qū)嵊蜑闊嵩?，受熱面積大，熱效率高，加熱均勻；
干燥速率大，筒壁上濕料膜的傳熱與傳質過程由里向外方向一致，溫度梯度大，使料膜表面保持較高的蒸發強度；
干燥時間短，約10-15s，適合熱敏性物料；
操作簡便，維修方便。 |
| 結構介紹： |
|
| HG滾筒式干燥，由主滾筒、副滾筒、機架、加料裝置(上部加料或下部浸料)、驅動機構、螺旋送料裝置、吸塵裝置、刮刀裝置等部件組成。 |
|
|
規格
|
Φ800×1600
|
Φ1000×2000
|
Φ1200×2000
|
Φ1400×2400
|
Φ1600×2400
|
|
工作壓力（MPa）
|
≤0.6
|
≤0.6
|
≤0.6
|
≤0.6
|
≤0.6
|
|
主電機功率
|
3
|
4
|
4
|
5.5
|
7.5
|
|
傳熱面積（m2）
|
4
|
6.2
|
7.5
|
10.5
|
12
|
|
滾筒轉速（r/min）
|
0.5-5
|
0.5-5
|
0.5-5
|
0.5-5
|
0.5-5
|
|
工作簡介
|
蒸氣、導熱油
|
蒸氣、導熱油
|
蒸氣、導熱油
|
蒸氣、導熱油
|
蒸氣、導熱油
|
|
加料方式
|
頂部或底部
|
頂部或底部
|
頂部或底部
|
頂部或底部
|
頂部或底部
|
|
備注
|
|
|
|
|
|
|
